安裝步驟：

1、在光纜的懸掛點處作中心點標記把松散的內護線條分成2～3根編為一組，然后將內護線條的中心標記對準光纜的懸掛點的標記處把內護線條纏繞到光纜上。

2、重復第一步的作業，將第二組內層絲纏繞到光纜上；重復第二步的作業，將所有內護線條纏繞到光纜上，將橡膠夾塊上、下兩半的中心處對準內層護線條的中心標記，并用膠帶將其纏住

3、把外層護線條的中心標記對準橡膠夾塊上的中心，將其緊貼在橡膠夾塊的彎曲弧上，并在夾塊一端纏繞上2～3圈，另一端將接地線壓緊后也纏繞上2～3圈。

4、把第二根外護線條在第一根的對稱處纏繞2~3圈，繼續把所有的外層護線條按上述要求纏繞上去，并確保每一根護線條之間留有一定的間隙，決不能互相交叉纏繞。

5、一只手握緊兩片鋁套殼，另一只手將直角掛環連接固定，穿上螺栓和連接件，并擰緊螺母直到彈簧墊圈幾乎被壓平為止，穿上螺栓的開口銷，并將連接件掛到鐵塔的掛點上，擰緊螺栓、螺母。

6、然后將接地線連接到懸垂接地片和鐵塔之間，安裝完成。

OPGW預絞式懸垂線夾主要用于OPGW光纜與直線桿塔或轉角小于25℃的桿塔連接固定，每桿塔配一套懸垂線夾；OPGW懸垂線夾可以減小光纜在掛點上的靜態應力，提高光纜的抗振能力，克服風力振動的動力應態力；還可以保證OPGW光纜的彎曲不超過允許的數值，從而不產生彎曲應力，這樣保證了光纖不會產生損耗，線夾與光纜的接觸面大，應力分布均勻，無應力集中點，增強了光纜的剛度，加強了對光纜的保護作用。

OPGW懸垂線夾的優點：

1、接觸面積大，保證了握力，分布均勻無應力集中，能很好的保護光纜。

2、雙層結構對于長時間承載不平衡荷載的運行光纜起到更大的保護作用，結構簡單、安裝方便，線夾的安裝質量易于保證，一致性強；

3、規格型號眾多，可以根據OPGW光纜的參數選用合適的OPGW光纜懸垂線夾。

OPGW光纜懸垂線夾安裝工藝標準：

1、OPGW懸垂線夾上的各種螺栓、穿釘、除有固定的穿向外，其余穿向應統一。

2、懸垂線夾安裝后，方向應垂直地平面；連續上、下山坡處桿塔的OPGW懸垂線夾安裝位置應符合規定。

3、 接地線全線安裝位置要統一，接地線應順暢、美觀。

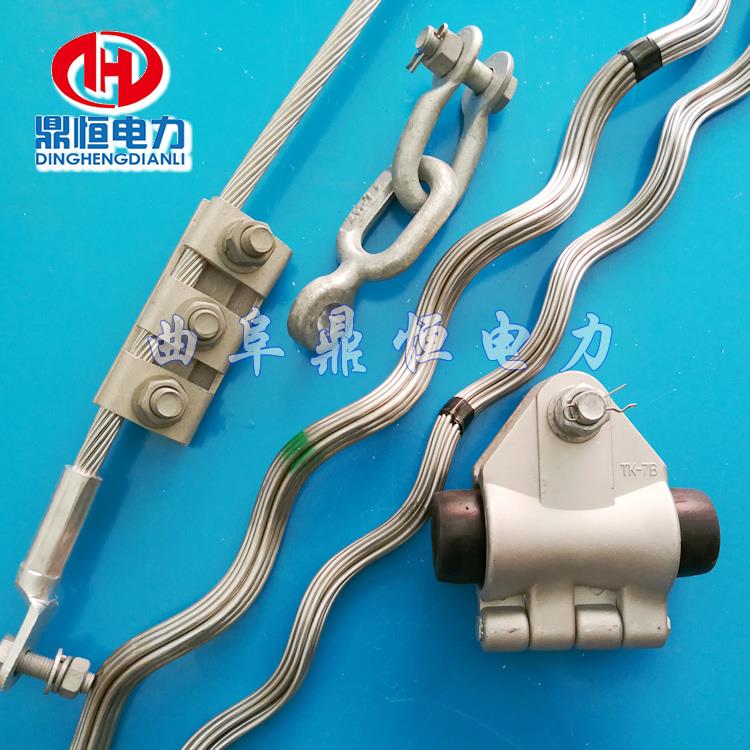

OPGW懸垂線夾組成：鋁合金套殼、橡膠夾塊、接地金具、內絞絲、外絞絲、真角掛環、U型掛環、螺栓、螺母等。

OPGW光纜懸垂線夾用途：起支撐作用，將光纖復合地線懸掛于直線桿塔上。

OPGW懸垂線夾特點：

1、應力分布均勻，無集中點，能增強纜線安裝點的剛度，對光纜的保護性能好。

2、有較好的動態應力承受能力，雙層結構對于長時間不平衡負載的運行光纜起到更大的保護作用，其握力可達光纜極限抗拉強度的10%－20%。

3、與光纜有較大的接觸面積，并配以柔性橡膠夾塊，增強的自阻尼，使磨損減小。

4、表面平整，端部圓滑的外形，提高了電暈放電電壓，減少了電能損失。

5、優良的鋁合金材質，提高了線夾的機械性能及抗腐蝕能力，大大延長壽命。

6、安裝方便，無需專業安裝工具，免維修，降低施工費用。

訂貨須知：

1、需要知道OPGW光纜的外徑和破斷力等參數。

2、根據桿塔上的掛點來選擇合適的聯接金具。

產品性能：

1、雙層預絞絲設計，線夾握力大于18%的光纜額定抗拉強度，保證線路安全可靠。
2、有效分散懸垂點應力分布，減小光纜靜態壓力和微風振動引起的動態壓力，延長光纜使用壽命。
3、可根據線路設計配置不同的連接金具。

產品特點：

1、應力分配：預絞式懸垂線夾將導線所受應力分布在一個較大的區域，使彎曲、剪切、拉伸等靜態應力對導線的影響大大減少，大大提高了導線承受應力的能力。而且在導線發生振動甚至舞動時，不易懸垂處造成損傷。

2、低的磨損：預絞式懸垂線夾的護線條在懸垂兩側緊握導線可以承受較高的不平衡荷載，從而避免了導線滑移，因此把導線的磨損降至低限度。

3、防老化松動：預絞式懸垂線夾的護線條與導線材質相符的材料制成，同時又具有很好的彈性和韌性，與普通鋼性較強的硬鋁護線條相比，很好的抗老化性能和防松動性，因而可以長年安全使用。

4、優良的電氣性能：預絞式懸垂線夾的獨特設計，可降低電磁損耗和消除電暈線條的球形端頭或鸚鵡嘴端頭，保證不會發生頂端放電。

1、鋁夾板：由鋁合金材質鑄造而成,該鋁合金化學性能穩定，抗大氣腐蝕性能好，并具有較好的機械性能。

2、橡膠夾具：由橡膠及中心加強件組成，具有抗臭氧、耐化學、耐氣候老化性能，具有高低溫度性能及較高的強度和彈性，比較小的壓縮變形。

3、螺栓、平墊、彈墊、螺母、閉口銷、U形掛環、直角掛環：電力國標件。

4、雙層內外護線條預絞絲：按預定的機械性能與化學成分定做的鋁合金線材，具有很高的抗拉強度、硬度和良好的彈性以及很強的防銹能力，能在惡劣的氣候環境下長期使用。

選配技術數據要求
