新型絕緣引下線夾涉及的是一種光纜夾具,是一種用于光纖復合架空地線絕緣引下線夾。包括連接金具一,復合絕緣子,連接金具二,Ｓ型固定夾子或桿用抱箍和綁線；復合絕緣子一端安裝有連接金具一,另一端安裝有連接金具二,連接金具二端部安裝有Ｓ型固定夾子或桿用抱箍；所述綁線兩端呈螺旋形,綁線中部設置有卡口與連接金具一固定配合。所述復合絕緣子包括芯棒和傘裙,傘裙中裝有芯棒。所述芯棒和傘裙均采用絕緣材料制作。

我公司生產的引線線夾采用優良不銹鋼鋼帶和耐腐蝕、耐候性很好的乙炳橡精制而成，鋼帶材質可以任意檢測；引線線夾堅固耐用，固定牢靠，固定桿塔上引上或引下的光纜，使其不晃動，避免光纜磨損。是各通信光纜施工單位光纜固定理想選擇，歡迎新老客戶選購。

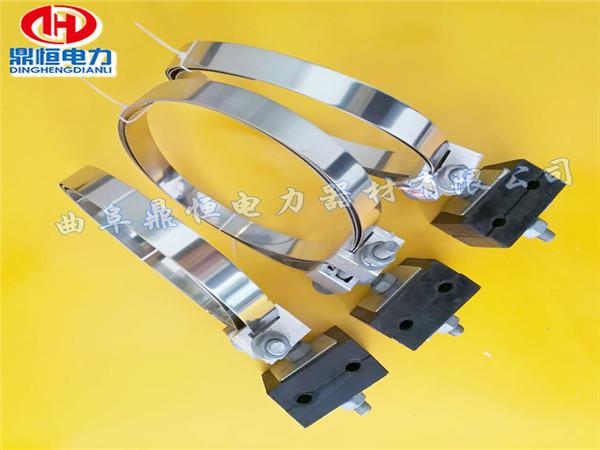

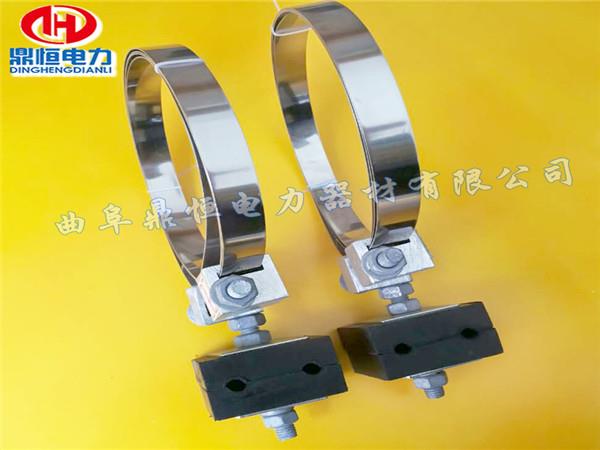

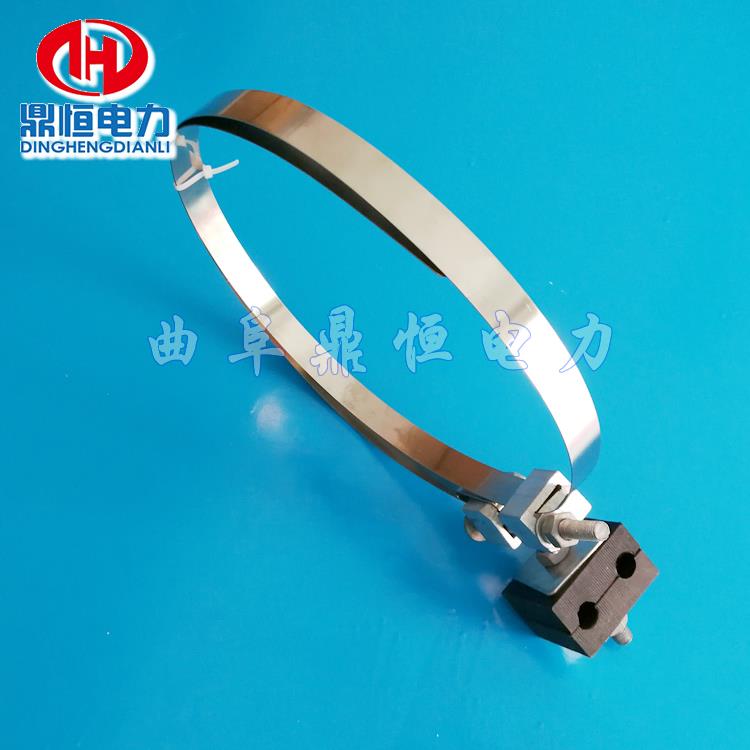

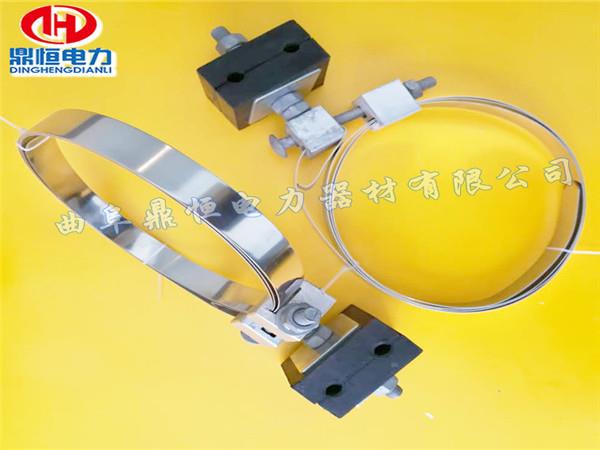

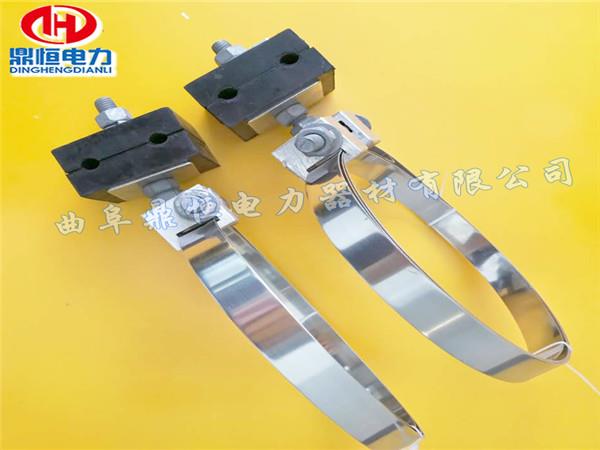

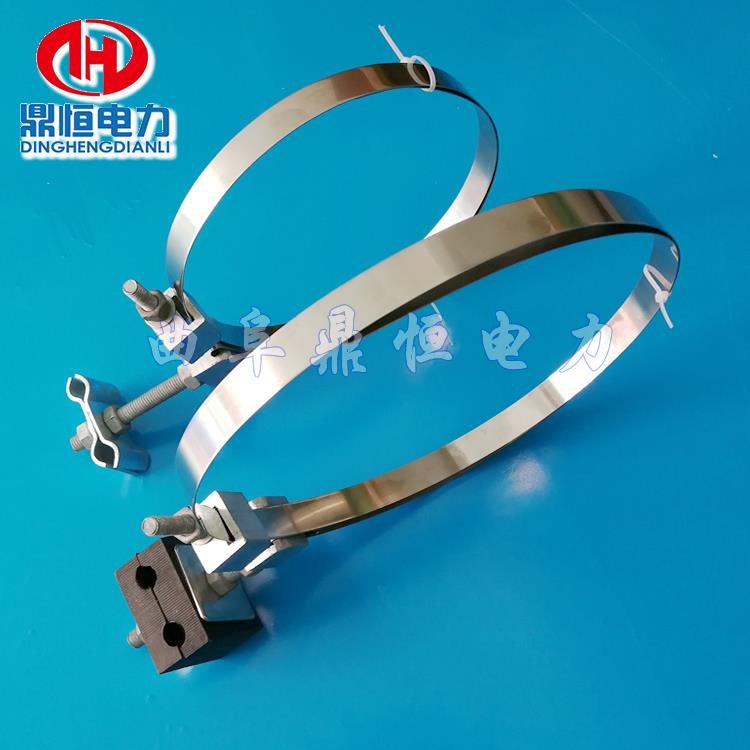

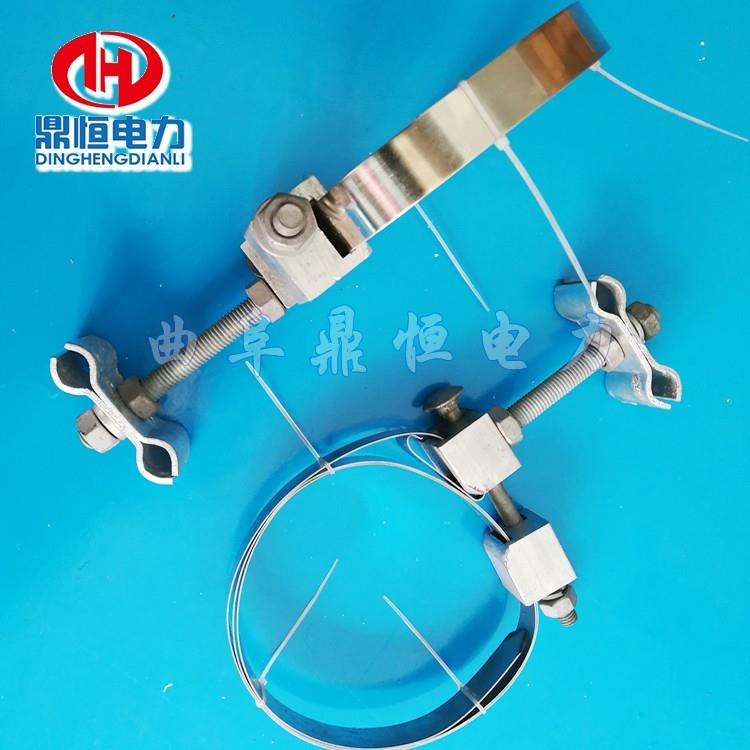

ADSS桿用引下線夾用途：桿用引線線夾是一種新型的絕緣引下線夾，是用于ADSS光纜的一種光纜夾具,用于全介質自承式絕緣引下線夾。線夾的作用是從電線桿上引下或引上的光纜緊固固定在電線桿上，使其不能晃動，以避免光纜的磨損。

使用條件：ADSS光纜線路的首端桿、末端桿、接續桿等處，一般每隔1.5米-2米左右安裝一套，根據電線桿的直徑來選用型號；也可以根據要求加工定做不同尺寸要求。

ADSS引下線夾特點：

一、內部結構簡單安裝方便實用性強.

二、采用橡膠夾塊耐酸堿、耐腐蝕、抗老化，減少對光纜的磨損，延長光纜壽命.

三、201不銹鋼鋼帶高強度材質可任意檢測，連接固定牢靠，不易松動。

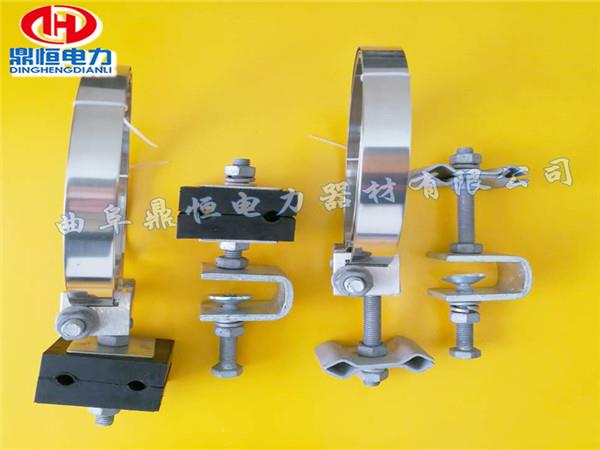

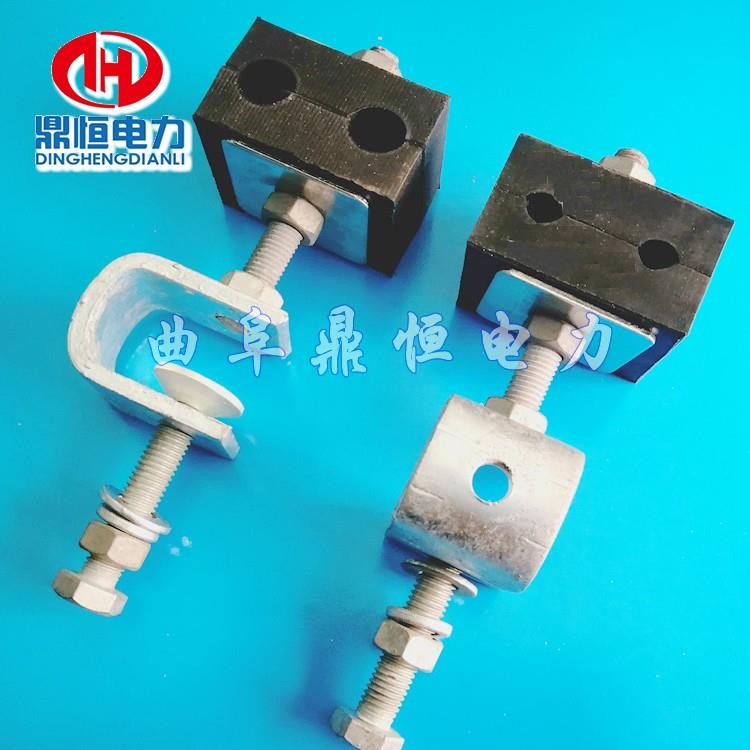

引下夾具主要用于ADSS及OPGW光纜在桿塔上引線時的固定安裝。如，在光纜接頭桿(塔)處，光纜從夾持金具引到接續保護盒安裝處的固定作用；光纜從桿塔上引下到地下管道，電纜溝、直埋，以及引下進入機房等處的固定。避免光纜在風力作用下與桿塔或其他物件摩擦而損壞光纜，以保護光纜的安全。我們能提供以下型號的引下夾具，分別是：塔式引下夾具和桿式引下夾具。

OPGW和ADSS光纜的代表結構及參數:

OPGW的代表結構 ----0PGW必須同時具備架空地線和光纜的一切功能和性能，集機械、電氣、傳輸?shù)膬?yōu)勢為一體。 OPGW主要由含光纖的纜芯(光單元)和絞合的金屬單線(包括鋁包鋼線、鍍鋅鋼線、鋁合金線、硬鋁線等)組成。

光纖是利用纖芯和包層兩種材料的折射率大小差異，使光能在光導纖維中傳輸，這在通信史上成為一次重大革命。光纖光纜質量輕、體積小，已被電力系統采用，在變電站與中心高度所之間傳送調度電話、遠動信號、繼電保護、電視圖像等信息。

ADSS光纜的代表結構及參數:

ADSS光纜對原有的桿塔是一種“添加物”。因此，ADSS光纜只能盡量去適應原有的桿塔線路條件，找到優的然而仍可能是經權衡后折中的解決方案。這些條件通常包括系統電壓、相序、塔頭形狀、氣象條件(如風、冰、慍度)、桿塔強度、弧垂、安全間距等。ADSS光纜主要由纜芯、加強紡綸紗(或其他合適材料)和外護套組成。

1、額定抗拉強度—RTS  RTS是金具(尤其是耐張線夾)配置和安全系數計算控制的重要參數。

2、最大允許抗拉強度—MAT 此張力下，應保證光纖無應變并無附加衰減。通常MAT約為RTS的40％左右。  MAT是弧垂一張力—跨距和安全系數計算控制的重要依據。

3、日平均運行張力--EDS  又稱為年平均運行張力，是OPGW和ADSS在長期運行時受到的平均張力，對應于在無風無冰及年干均氣溫的氣象條件下理論計算負載時受到的張力。EDS一般為(16~25)%RTS。
