用途：接頭盒用于進行光纜接頭盒兩端的室外光纜接頭盒內進行配線、熔接、貯纖，適用于架空、管道人井、直埋和管道敷設的光纜線中的連接及分歧應用，并起到保護接頭的作用。具有恢復光纜保護套的完整性和光纜加強構建的機械連續性；提供光纜中金屬構件的電氣連通、接地或斷開；使光纜接頭免受環境影響；可安放光纖接頭和存儲余長光纖等功能。

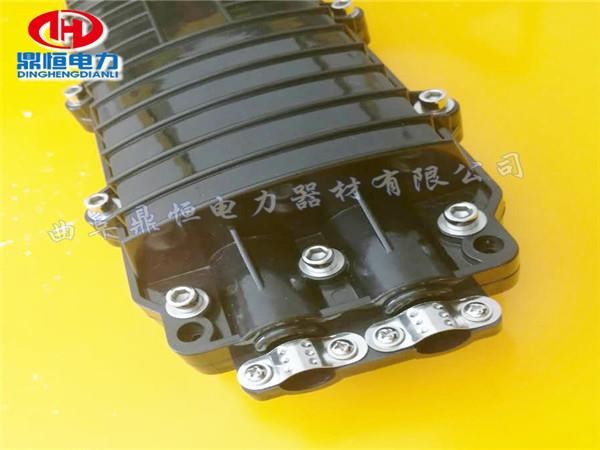

臥式接續盒外形尺寸：460*165*100(mm). 適用范圍：架空、地理、管道產品材質為PC材質，一進一出，二進二出，光纖熔接可達144芯。

光纜接頭盒制造工藝方法：

首先按YD/T814.1-2004標準選取和檢測原材料，按工藝要求進行零件加工、零件檢查，然后進行總裝配，再嚴格按YD/T814.1-2004標準進行出廠抽樣檢驗和抽樣試驗，裝箱到成品庫。

1、 注塑：用烘箱對塑料粒子進行干燥后，入干燥器內，干燥溫度80℃-90℃，干燥時間4-6小時。然后注塑機注塑成型，將成型好的零件去料粑、飛邊、毛刺。

2、零部件及成品質量保證措施包括：進貨檢驗、過程檢驗、出廠檢驗。

接續盒性能優勢：

1、接續盒盒體由新料PC注塑成形，有良好的抗堿鹽腐蝕、耐老化性能，且表面光潔美觀，機械結構牢固，具有頑強的抗野外環境的性能，能抵受劇烈的氣候變化和惡劣的工作環境。

2、適合于帶狀光纜與普通光纜，盒體內熔接盤可書頁式翻轉，并留有足夠的光纖盤繞曲率半徑與空間,對每根光纜、每根光纖均可分開施工。

3、體積小、容量大、維護方便。

4、提供可靠的光纜固定及光纜加強芯接地保護裝置。

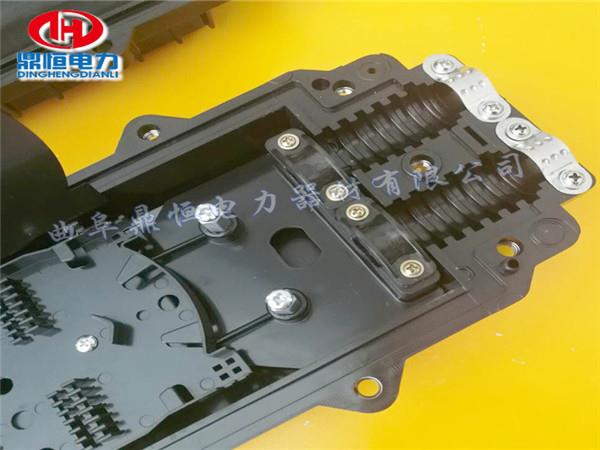

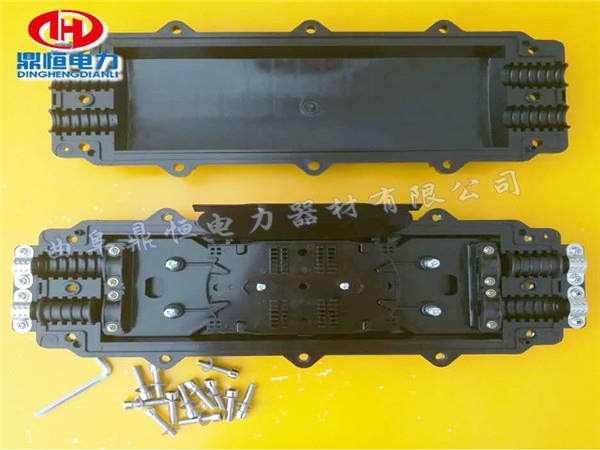

接續盒產品內部件組件結構：

1、支撐架：是接續盒內部構件的主體。   

2、光纜固定裝置：用于光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定；二是光纜與支撐架夾緊的固定；三是光纜與接頭盒進出纜用熱縮護套密封固定。

3、光纖安放裝置：可以有順序地存放光纖接頭和余留光纖，余留光纖的長度應不小于1米，余留光纖盤放的曲徑不小于35mm。其中收容盤多可四層，容量較大，并能根據光纜接續的芯數調整收容盤。   

4、光纖接頭保護：把熱縮后的保護套管放在收容盤里的纖芯固定夾上也可采用硅膠固定法。   

5、光纜與接頭盒密封：對光纜及底座進纜處用砂布將接頭盒和光纜的交接處進行打磨，用清潔劑把打磨處擦干凈，貼上鋁箔，再將熱縮管放在接頭盒的入纜處，用噴燈按照先中間后向兩端緩慢加熱，使整個熱縮管完全收縮即可。

接續盒產品作用特點：

光纜接續盒的功能是保護光纖和光纖接頭免受振 動、沖壓、彎曲等的影響和防止受潮,因此光纜接續盒要有以下性能:

1、良好的密封性。光纖的傳輸衰耗與防水性能有密切的關系,因此光纜接續盒要有良好的氣閉與防水性能,一般要求在20年內能夠有效地防水、防潮和防止有害氣體侵入。

2、較好的機械性能。光纜接續盒須具備一定的機械強度,以保證光纜接續處施加的壓力達到其強度的70%時,其中的光纖性能不受影響。

3、長期耐腐蝕性。目前大部分光纜接續盒的外殼采用塑料制品,除了耐腐蝕,材料的耐老化及絕緣性能應滿足20年的壽命要求。

4、接續盒應盡可能輕便,以減少接續時的勞動強度,縮短操作時間。

5、接續盒應容易拆卸,材料可重復使用。

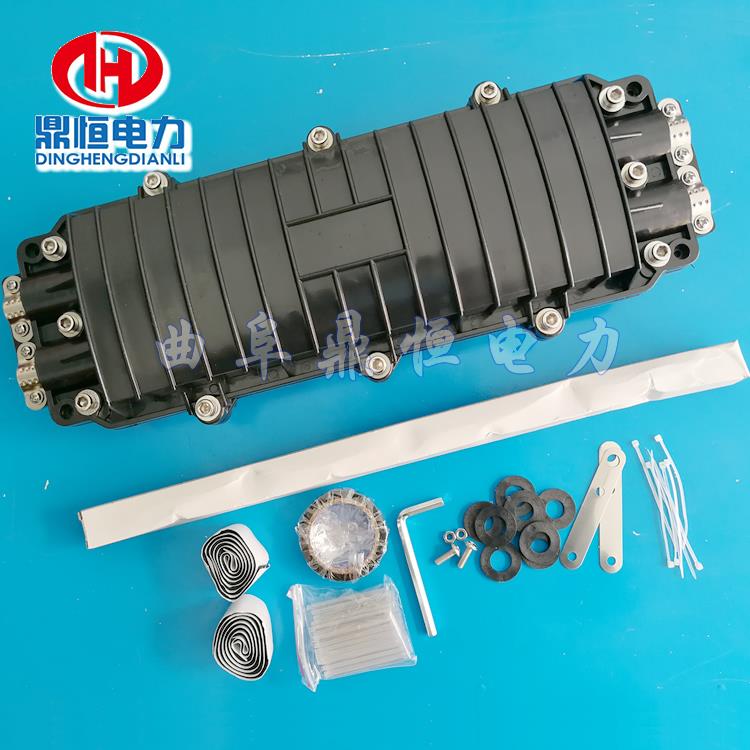

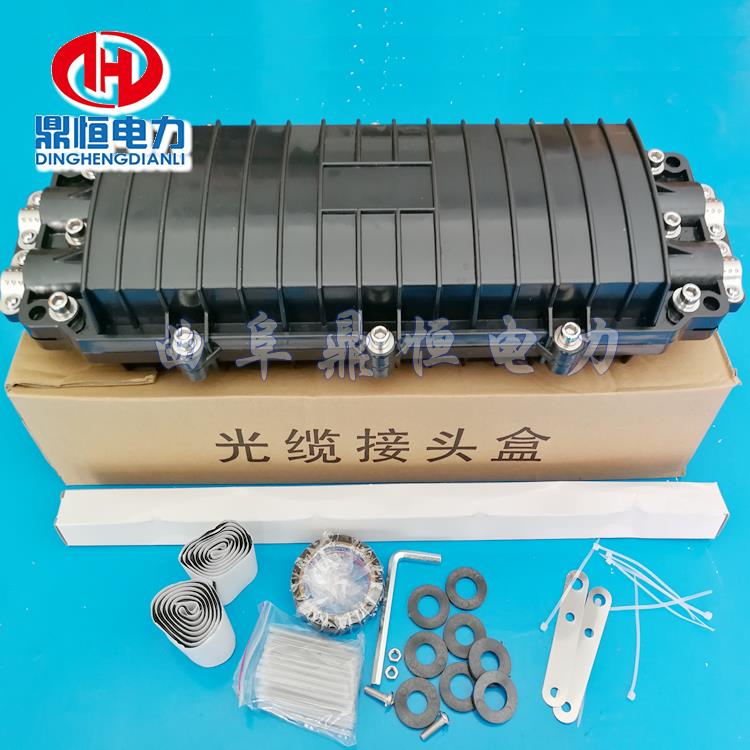

五、產品標準配件：

光纖熱縮管，絕緣膠帶1卷，不銹鋼螺絲螺帽2對，尼龍?jiān)鷰?根，

不銹鋼掛鉤2個，內六角扳手1個，定位圈大、中、小各4個
