余纜架安裝施工要求：

（1）余纜架專用夾具固定在桿塔內側的適當位置，余纜緊密纏繞在余纜架上面；

（2）余纜要按照自然彎曲盤入余纜架，將余纜固定在余纜架上面，固定點不少于4處；

（3）在合適的位置將余纜架固定好，余纜以外的引線用引下線夾固定好，不要產生風吹擺動的現象。

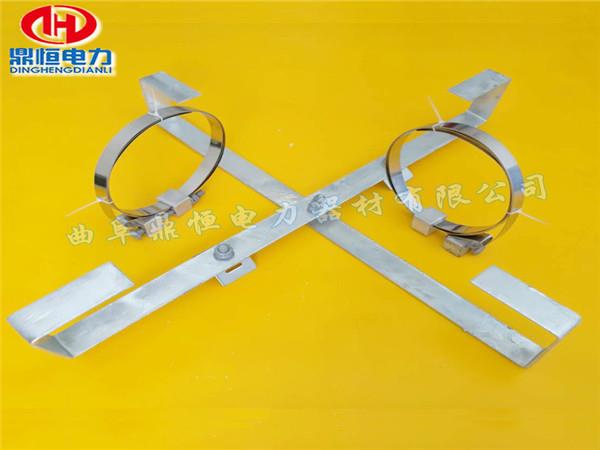

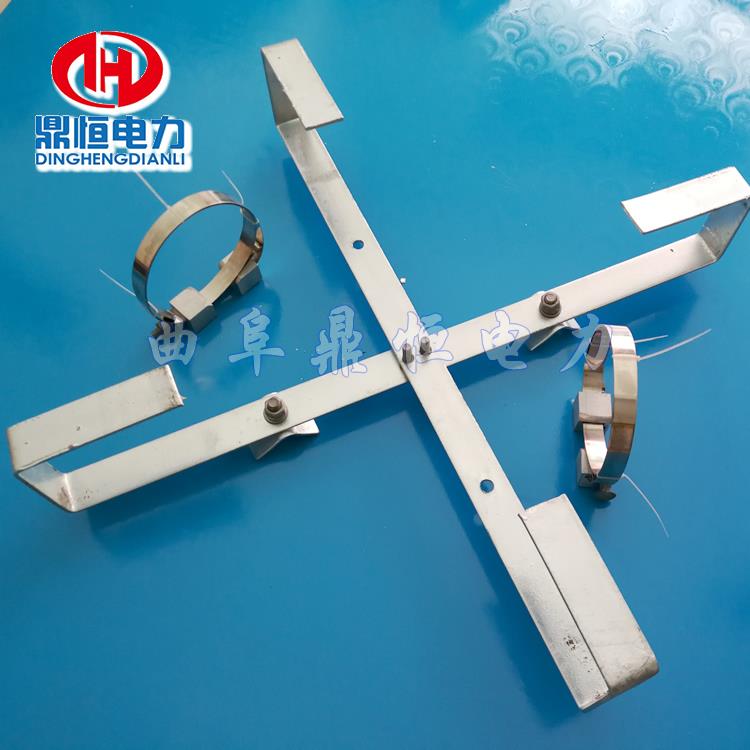

1、桿用余纜架由2套電力鋼帶抱箍固定在電線桿處；

2、塔用余纜架由2套直角夾板固定在鐵塔角鋼上面；

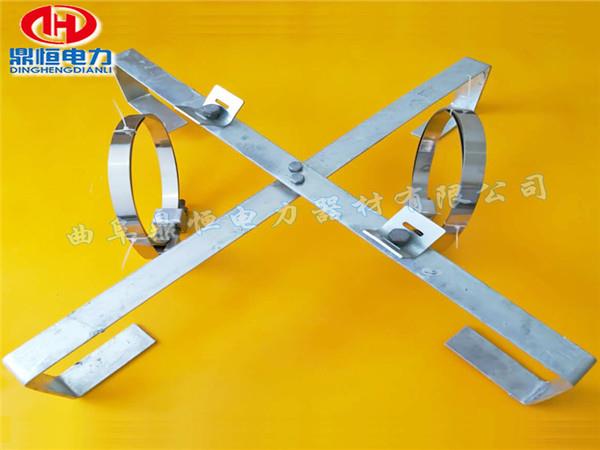

桿用內盤式余纜架

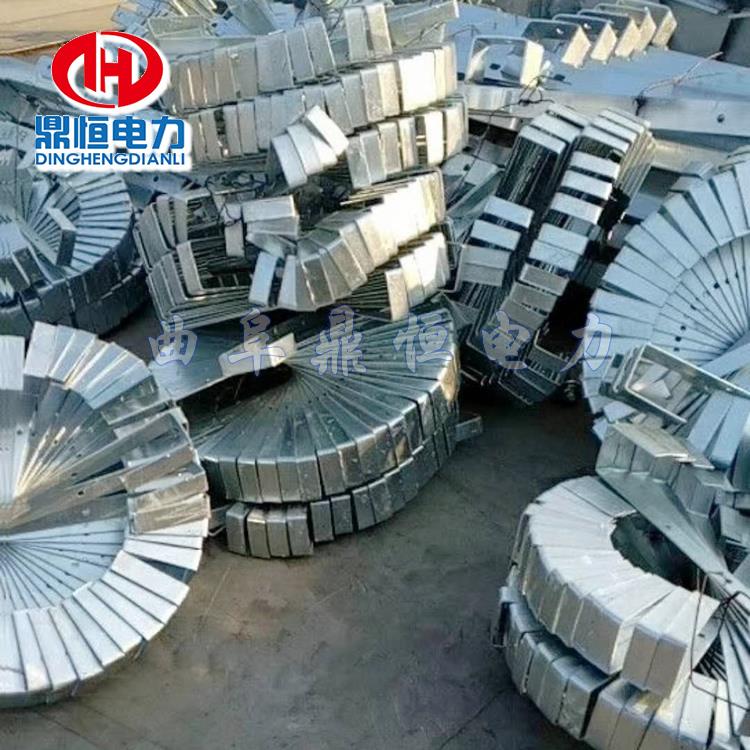

光纜余纜架又叫光纜預留架和光纜余纜架，是由兩根十字形扁鐵組成的，常規余纜架直徑為700mm，也可以根據客戶要求加工定做其他尺寸；余纜架材質選用高強度熱鍍鋅扁鋼精致而成，耐腐蝕、抗氧化，是通訊線路很好的選擇，我們是廠家生產銷售，質量保證，大量現貨供應發貨快，為您節約寶貴時間。

余纜架用途：光纜余纜架用于安放ADSS/OPGW光纜接續時的富余光纜，一般一個接頭盒配一個余纜架。

余纜架特點：

1、產品經熱浸鍍鋅防腐處理，具有良好的戶外防腐蝕性能。

2、可根據不同光纜的要求，設計保障盤放光纜小彎曲半徑的產品。

3、方便桿塔安裝，可防止盤纜松散、紊亂，安裝牢固并能很好地保護光纜，避免光纜磨損。

余纜架訂貨須知：余纜架分桿用和塔用兩種，如為桿用，則需要提供電線桿直徑。

余纜架規格型號參數表

OPGW和ADSS光纜的代表結構及參數:

OPGW的代表結構 ----0PGW須同時具備架空地線和光纜的一切功能和性能，集機械、電氣、傳輸?shù)膬?yōu)勢為一體。 OPGW主要由含光纖的纜芯(光單元)和絞合的金屬單線(包括鋁包鋼線、鍍鋅鋼線、鋁合金線、硬鋁線等)組成。光纖是利用纖芯和包層兩種材料的折射率大小差異，使光能在光導纖維中傳輸，這在通信史上成為一次重大革命。光纖光纜質量輕、體積小，已被電力系統采用，在變電站與中心高度所之間傳送調度電話、遠動信號、繼電保護、電視圖像等信息。

ADSS光纜的代表結構及參數:

ADSS光纜對原有的桿塔是一種“添加物”。因此，ADSS光纜只能盡量去適應原有的桿塔線路條件，找到優的然而仍可能是經權衡后折中的解決方案。這些條件通常包括系統電壓、相序、塔頭形狀、氣象條件(如風、冰、慍度)、桿塔強度、弧垂、安全間距等。  ADSS光纜主要由纜芯、加強紡綸紗(或其他合適材料)和外護套組成。

1、額定抗拉強度—RTS  RTS是金具(尤其是耐張線夾)配置和安全系數計算控制的重要參數。

2、最大允許抗拉強度—MAT 此張力下，應保證光纖無應變并無附加衰減。通常MAT約為RTS的40％左右。  MAT是弧垂一張力—跨距和安全系數計算控制的重要依據。

3、日平均運行張力--EDS  又稱為年平均運行張力，是OPGW和ADSS在長期運行時受到的平均張力，對應于在無風無冰及年干均氣溫的氣象條件下理論計算負載時受到的張力。EDS一般為(16~25)%RTS。

光纜余纜架是用來固定光纜架空線路中間接續或者終端接續是的固定夾具，每套余纜架的尺寸為700mm，也可以根據客戶的需求定做加工，采用優良扁鋼，表面處理為熱鍍鋅，耐腐蝕、抗氧化，長時間不容易生銹，是國家標準產品！
